새로운 모델 다기능 유동층 과립기는 상부 분무 과립화 및 하부 분무 코팅 기능을 통합합니다.

새로운 모델 다기능 유동층 과립기는 상부 분무 과립화 및 하부 분무 코팅 기능을 통합합니다.

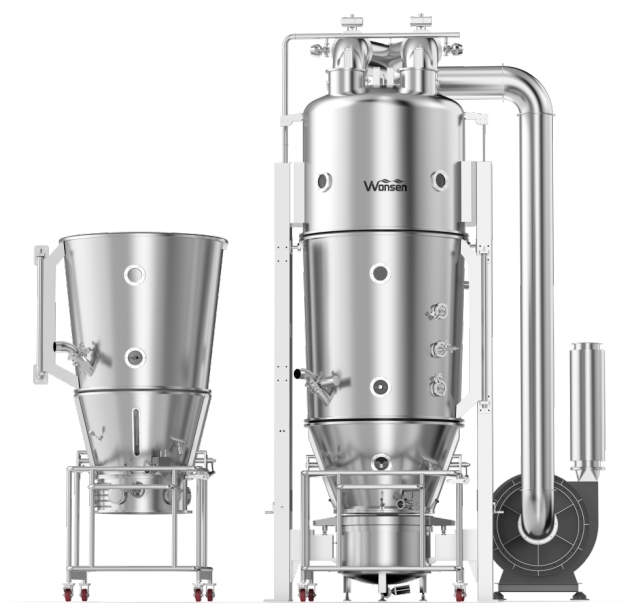

디피엘 다기능 유동층 과립기는 해외 선진 기술을 광범위하게 흡수하고 활용하며, 실무 경험을 결합하여 당사가 성공적으로 개발한 신모델입니다. 이 장비는 상부 분무 과립화와 하부 분무 코팅 기능을 통합하여 혼합, 건조,과립화, 코팅 등에 사용되며, 제약, 식품, 화학 등 산업 전반에 널리 사용됩니다.

본 장비는 PLC 전자동 제어를 채택하여 모든 공정을 사용자 요구 사항에 따라 공정 매개변수를 설정하여 자동으로 완료합니다. 모든 공정 매개변수는 정확하고 신뢰할 수 있는 원본 기록과 함께 인쇄되며, 제약 생산에 대한 GMP 요건을 완벽하게 준수합니다.

다기능 유동층 과립기는 본체, 상부 분무 시스템, 하부 분무 시스템, 공기 흡입 모듈, 공기 배출 모듈, 제어 시스템 등으로 구성됩니다. 상부 분무는 과립화 및 건조 기능을 담당하고, 하부 분무는 코팅 기능을 담당합니다. 이 모든 기능은 하나의 유동층 과립기에서 구현되므로 사용자는 실제 생산량에 따라 선택할 수 있습니다.

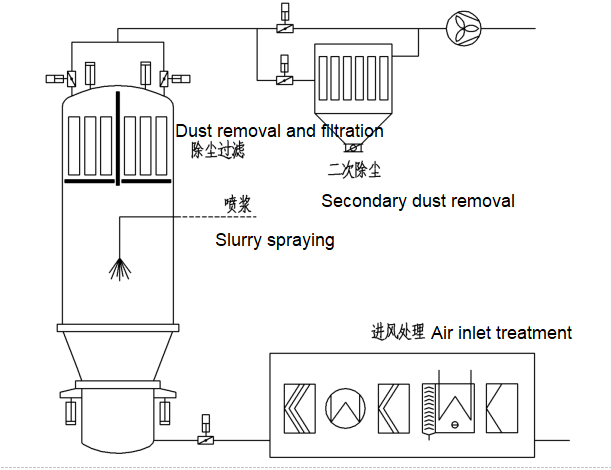

상부 분무 과립화 작동 원리 개략도

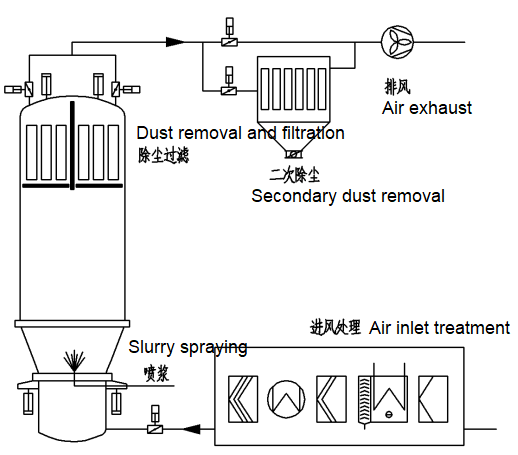

바닥 스프레이 코팅 작동 원리 개략도

1) 피아이디 제어를 채택하여 공기 온도를 상온 ~ 120℃ 범위 내에서 임의로 설정하고 자동 조절할 수 있습니다. 지멘스 비례 밸브를 사용하여 안정적인 증기와 고품질 스팀 트랩을 제공하는 A사의 기술을 바탕으로 온도 제어 정확도가 목표값의 ±2℃ 이내로 유지되어 큰 온도 변동을 방지하고 생산성을 향상시킵니다.

2) 표면 냉각 및 제습 후 유입 공기 습도는 11g/kg에 도달할 수 있습니다. 옵션 회전식 제습기를 사용하면 유입 공기 습도가 5-8g/kg에 도달할 수 있습니다. 옵션 대형 회전식 제습기를 사용하면 유입 공기 습도가 3-4g/kg에 도달할 수 있습니다. 옵션 이중 회전식 제습기를 사용하면 유입 공기 습도를 ≤1g/kg으로 제어할 수 있습니다.

3) 공기 흡입 처리 시스템은 G4 1차 필터, F8 중간 필터, H13 고온 내성 고효율 필터를 채택하고, 고효율 필터에는 누출 감지 테스트를 위한 도프 감지 포트가 장착되어 있습니다.

4) 1차 및 중간 필터에는 필터 막힘을 감지하는 차압 게이지가 장착되어 있으며, 고효율 차압 아날로그 출력 신호가 터치 스크린에 표시됩니다.

5) 유입 공기는 비례 밸브로 제어되며, 유동층 조립기 내의 음압을 효과적으로 조절하여 재료 붕괴를 방지합니다.

6) 유동화 챔버는 원뿔형 디자인을 채택하고, 유동화 챔버의 캐비티 외부에는 다양한 높이의 스프레이 건 노즐이 설계되었습니다.

7) 특수 설계된 분배판은 보다 균일한 공기 유입과 과립에 가해지는 보다 균일한 힘을 가능하게 하여 생산된 과립의 크기가 균일해집니다.

8) 먼지 제거 천 가방의 소재는 국내 일반 정전기 방지 부직포에서 PTD-3D 다중 섬유 복합 정전기 방지 필터 천으로 업그레이드되어 재료에 잘 붙지 않으며 통기성이 좋고 세척이 쉽습니다.

9) 메인 머신의 상단은 압력 충격에 저항력이 없는 부품을 보호하기 위해 방향성 폭발 통풍구가 설계되었습니다.

10) 2차 먼지 제거 여과 등급은 F9이며, 국가 배출 기준을 충족하며 정화 값이 20mg/m³ 미만입니다(옵션 F9+H13 필터 사용 시 정화 값은 10mg/m³ 미만, 옵션 F9+H14 필터 사용 시 정화 값은 1mg/m³ 미만).

11) 특수 고압 방폭형 원심팬을 채택하여 보증된 풍량 조건에서 충분한 공기압을 확보합니다.

12) 장비는 바닥 챔버, 재료 챔버, 유동화 챔버 및 먼지 제거 챔버를 세척하기 위해 온라인 세척 기능으로 구성될 수 있습니다.

13) 장비의 자동 생산 및 자동 세척 공식은 다양한 공정 제어를 지원하며, 각 단계의 공정 매개변수를 독립적으로 설정하여 고객의 맞춤형 공정 요구를 충족할 수 있습니다.

14) 제어 시스템은 모니터, 운영자, 프로세스 인력, 유지 보수 인력 및 관리자에 대해 각각 승인 및 관리되는 5단계 비밀번호 인증을 갖추고 있습니다.

15) 제어 시스템의 풍량 제어 정확도는 ±5%이며, 감사 추적, 데이터 기록 및 인쇄와 같은 기능을 지원합니다.

16) 과립화 종말점은 재료의 수분함량을 검출하여 판단할 수 있다.

17) 유럽 연합 세 표준 충족.

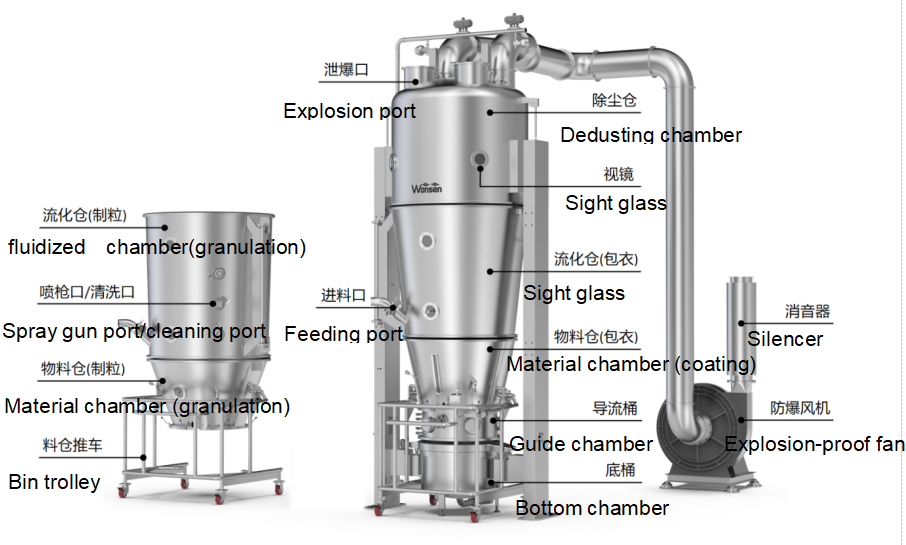

장비 구조 개략도(예시용이며 실제 옵션 구성에 따라 달라질 수 있음)
